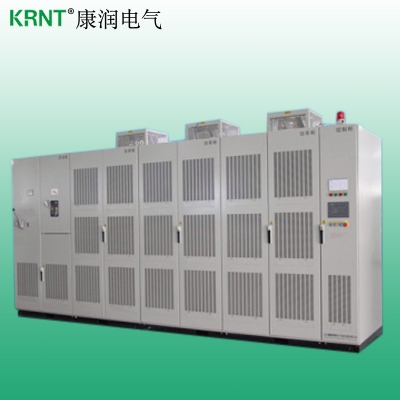

KRSVG系列高壓動態無功補償裝置是以IGB下為核心的無功補償系統能夠快速連續地提供容性或感性無功功率，實現考核點恒定無功、恒定電壓和恒定功率因數等控制，保障電力系統穩定、高效、優質地運行。在配電網中，將中小容量的KRSVG產品安裝在某些特殊負荷(如電弧爐)附近可以顯著地改善負荷與公共電網連接點處的電能質量，例如提高功率因數,克服三相不平衡、消除電壓閃變和電壓波動、抑止諧波污染等。

應用領域及用途

KRHYSVG系列產品可廣泛應用于石油化工、電力系統、冶金、電氣化鐵路、城市建設等行業中，為各種異步電動機、變壓器、晶17管變流器、變頻器、感應爐、照明設備、電弧爐、電力機車、提升機、起重機、沖壓機、吊車、電梯、風力發電機、電梯、電焊機、電阻爐、石英熔煉爐等設備提供高質量、高可靠性的無功補償及濾波的解決方案。

KRSVG系列產品可以增強電力傳輸能力、減小電能損耗、補償無功功率、治理諧波、抑制閃變、穩定電網電壓、平衡三相系統、改變系統的阻尼特性、提高系統的穩定性。

產品特點

KRSVG系列產品采用現代電力電子、自動化、微電子及網絡通訊等技術，采用先進的瞬時無功功率理論和基于同步坐標變換的功率解藕算法，

以設定的無功性質及大小、功率因數、電網電壓等為控制目標運行，動態的跟蹤電網電能質量變化調節無功輸出，并能實現曲線設定運行，提升電網質量。

易操作、高性能、高可靠性的HYSVG系列產品為滿足用戶對提高輸配電電網的功率因數、治理諧波、補償負序電流的迫切需求做出相應設計，

具有以下特點:

●模塊化設計，安裝、調試、設定簡便。

●動態響應速度快，響應時間≤5ms。

●輸出電流諧波(THD)≤_3%。

●多種運行模式極大的滿足用戶需求，運行模式有:恒裝置無功功率模式、恒考核點無功功率模式、恒考核點功率因數模式、恒考核點電壓模式、負載補償模式，目標值可實時更改。

●實時跟蹤負荷變化，動態連續平滑補償無功功率，提高系統功率因數，實時治理諧波，補償負序電流，提高電網供電質量。

●抑制電壓閃變，改善電壓質量，穩定系統電壓。

●KRSVG電路參數精心設計，發熱量小，效率高，運行成本低

●設備結構緊湊，占地面積小。

●主電路采用IGB下組成的日橋功率單元鏈式串聯結構，每相由多個相同功率單元組成，整機輸出由PWM波形疊加而成的階梯波，逼近正弦，經輸出電抗濾波后正弦度良好。

●KRSVG采用冗余性設計和模塊化設計，滿足系統高可靠性的需求。

●功率電路模塊化設計，維護簡單，互換性好。

●保護功能齊全，具有過壓、欠壓、過流、單元過熱、不均壓等保護，并

能實現故障瞬間的波形錄制，便于確定故障點，易維護，運行可靠性高。

●人機界面友好顯示，對外通訊提供了RS485等接口，采用標準Modbus通訊協議。除具有實時數字量及模擬量的顯示、運行歷史事件記錄、歷史曲線記錄查詢、單元狀態監控、系統信息查詢、歷史故障查詢等功能外，還具有送電后系統自檢、一鍵開停機、分時控制、示波器(AD通道強制錄波)、故障瞬間電壓/電流波形記錄等特色功能。

●KRSVG設計包合與FC配合使用的接口，實現定補和動補的有效結合，為用戶提供更經濟，更靈活的補償方案。

●投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投。

●與系統連接時，不需要考慮交流系統相序，連接方便。

●可并聯安裝，極易擴展容量。并機運行使用光纖通訊，通訊速度快，能夠完好的滿足實時補償的要求.

主要技術參數

額定工作電壓:6kV，10kV，27.5kV，35kV;

額定容量:11~±100Mvar;

輸出無功范圍:感性額定無功到容性額定無功范圍內連續變化

響應時間：≤5ms;

過載能力:1 .2倍過載1min;

輸出電壓總諧波畸變率(并網前);≤5% ：

輸出電流總諧波畸變率THD:≤3%

系統電壓不平衡保護，整定范圍::4%~10%;

效率:額定運行工況≤99.2%;

運行溫度:- 20°C~+40°C;

貯存溫度:-40°C~+65°C;

人機界面:采用中文彩色觸摸屏顯示;

相對濕度:月平均值不大于90 %( 25°C )，無凝露;

海拔高度:<1000m(高于10000m需定制);

地震烈度:<8度。
